Mik az anyák és csavarok?

Kezdjük az anyák és csavarok meghatározásával. A csavarok külső menetes rögzítők. Anyacsavarokkall párosítják őket, amelyeknek belső (anya) menete van.

Ebben a cikkben a következőkkel foglalkozunk:

• Mire használják az anyákat?
• Csavartípusok
• Miért használjon anyákkal és csavarokkal ellátott alátéteket?
• Hogyan működnek az alátétek a csavarokkal?
• Hogyan válasszon megfelelő anyát a csavarokhoz?
• Csavarkategória-útmutató
• Anyacsavar-osztályok magyarázata
• Egy csavar felépítése
• Csavarméretek
• Hatlapú anya méretei
• Metrikus csavar- és anyaméretek

Mire használják az anyacsavarokat?

A csavar és az anya egyaránt rögzítik az összekapcsolt anyagokat, így csavarkötést hoznak létre, miközben az anya megakadályozza a tengelyirányú elmozdulást is. A csavarkötés hatékonysága alapvetően az anya és a csavar szára által biztosított tengelyirányú leszorítóerőn múlik; a csavarszár rúdként viselkedik, amely oldalirányú nyíróerőkkel szemben tartja össze a kötést. Ezért sok csavar szára menet nélküli – így erősebb rúdként működik.

Rengeteg különböző csavar van, de sokak nagyon hasonlóak egymáshoz. Az, hogy általánosságban miben különböznek, segít eldönteni, hogy melyiket használja

Az, hogy melyik a jobb megoldás Önnek, az alkalmazástól és a rögzítendő anyagoktól függ. Könnyű anyagoknál, például műanyagoknál, rétegelt lemezeknél és gipszkartonnál csavarokat jobb alkalmazni  a legtöbb esetben. A csavarok műanyagkivitelben is kaphatók, de többnyire elektronikához használatosak, mivel könnyűek, korrózióállóak és kiváló szigetelést biztosítanak.

A nagy teherbírású alkalmazásokhoz és nehezebb anyagokhoz, például betonhoz és fémekhez válasszon csavarokat.

Csavartípusok

Csavarfej típusok

A csavarfej típusai a csavar rendeltetésének megfelelően alakultak ki, miközben lehetővé teszik a szerelőszerszám számára a fej könnyed begfogását. Az alábbiakban példákat mutatunk be a különböző típusú csavarfejekre. Amint itt látható, a csavarfejeknek is lehetnek nyílásaik vagy hajtásaik, akárcsak a csavaroknak.

Csavarfej-azonosító táblázat

Útmutató csavarazonosításhoz

Melyek a különböző típusú csavarok? Minden csavart speciális alkalmazásokhoz terveztünk. Az alábbi csavarleírásokban megtalálja az adott csavar főbb tulajdonságait.

Csavartípusok


Útmutató anyacsavarokhoz

Az anyák túlnyomó többsége, függetlenül attól, hogy milyen típusról van szó, hatlapú. Ez azért van, mert a hat oldal megkönnyíti a csavarást. Az anya csak egy hatod fordulatot vesz igénybe, hogy elérje a következő lapos párhuzamot. Egy kevesebb oldallal rendelkező anyacsavar felszerelése több időt vesz igénybe. Más formák is rendelkezésre állnak, amelyek speciális igényeknek felelnek meg.

Anyarögzítők típusai


Hogyan működnek az alátétek a csavarokkal?

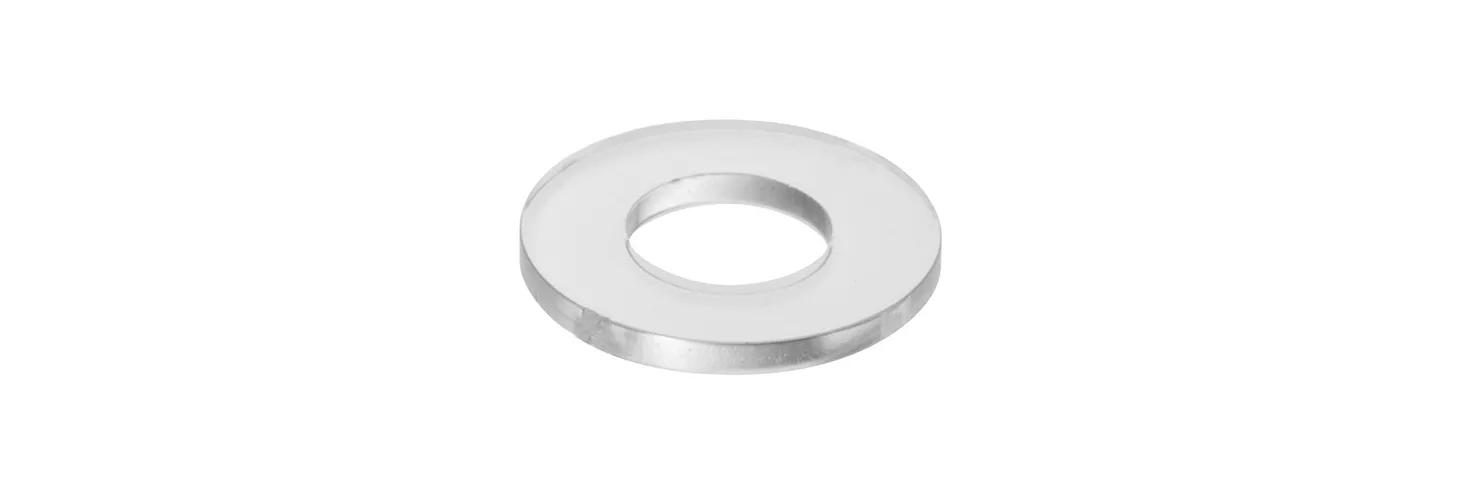

Az alátétek egyenletesen elosztják az anya terhelését és védik a rögzítendő felületet a sérüléstől. Sima felületet is biztosít az anyának, ami segít, hogy a rögzítők szorosak maradjanak, ahelyett, hogy kilazulnának. Néhány esetben az alátétet a csavar oldalára kell helyeznie, de csak akkor, ha a csavar megfordítását igényli.

Hogyan válasszon megfelelő anyát a csavarokhoz?

Az anyák és csavarok meneteikkel együtt rögzíthetők. A menetprofil leggyengébb nyírósíkja az, ahol a meghibásodás elindul. Ez azt jelenti, hogy a leggyengébb anyag határozza meg a kapcsolat erősségét. A lényeg az, hogy az anyáknak és a csavaroknak ugyanabból az ötvözetből kell készülniük. Ezenkívül az anyának meg kell felelniük vagy meg kell haladniuk a csavar maximális szakítószilárdságát, ami az a húzómennyiség, amit a csavar kibír.

Ha a biztonság kulcsfontosságú szempont az alkalmazásában, akkor azt szeretné, hogy az anya erősebb legyen, mint a csavar. Ezekben az esetekben az Industrial Fastener Institute (IFI) azt javasolja, hogy az anya 20% -kal haladja meg a csavar szakítószilárdságát.

Hogyan állapítható meg egy csavar besorolási osztálya

A csavarok osztálya a rögzítő erősséget jelzi. A megfelelő rögzítőelem kiválasztásához elengedhetetlen a csavarosztály megértése. Jellemzően a csavarfejeken található azonosító jelölések magukban foglalják az osztályt és a gyártó jelölését. A fokozatokat emelt kötőjelek vagy számok jelzik.

Hogyan osztályozzák a csavarokat? Az elsődleges rendszerek a következők:


Csavarbesorolási útmutató

Nézzünk meg néhány gyakori csavarminőséget. A táblázat értelmezéséhez hasznos tudni, hogy:

•    Az amerikai rendszerek erősségét a font per négyzet hüvelyk (psi) alapján mérik.
•    A metrikus rendszer megapascalt (MPa) használ, egy pascal-egységet a belső nyomaték mérésére, amely a csavar megtöréséhez szükséges.
•    A próbaterhelés a csavar rugalmas alakváltozási tartományának határát jelenti. Az acél „rugalmas” anyagnak tekinthető, mivel a csavar meghúzásakor egy kicsit megnyúlik.
•    A nyúlásszilárdság az a szakítószilárdság, amelynél már tartós deformáció történik a csavarnál.
•    A szakítószilárdság a legnagyobb erő, aminek a csavar törés előtt ellenáll. Mindig fordítson nagy figyelmet a szakítószilárdságra, ha amikor csavart választ.

Amerikai csavarminőség: SAE

Csavarfej jelölései:	Osztály/anyag/méret (hüvelyk)	Próbaterhelés (psi)	Minimális folyáshatár (psi)	Minimális szakítószilárdság (psi)
	A307-es osztály Alacsony széntartalmú acél ¼"– 4"	—	—	60,000
	A325-ös fokozat(3. típus) Szén- vagy ötvözött acél bórral vagy anélkül ½" –1½"	85,000	92,000	120,000
	A354 BD fokozat Ötvözött acél, edzett és hőkezelt ¼" – 4"	120,000	120,000	150,000

Metrikus csavarosztály azonosítása

Ezt keresse:	Osztály/anyag/méret	Próbaterhelés (MPa)	Minimális folyáshatár (MPa)	Minimális szakítószilárdság (MPa)
	8,8-as osztály Közepes szénacél, edzett és temperált 16 mm-ig	580	640	800
	16mm – 72 mm	600	660	830
	10,9-es osztály Ötvözött acél, edzett és hőkezelt 5 mm — 100 mm	830	940	1040
	12,9-es osztály Ötvözött acél, edzett és hőkezelt 1,6 mm – 100 mm	970	1100	1220
Általában jelölve A2 vagy A4	A2 és A4 rozsdamentes acél Króm és nikkel ötvözet 20 mm-ig	—	210 perc 450 jellemző	500 perc 700 jellemző

Anyacsavar-fokozatok magyarázata

A metrikus rendszerben a hatlapú anyán lévő egyetlen szám jelzi a tulajdonságosztályt. Egy csavaranya száma körülbelül 1/100-a a minimális szakítószilárdságnak MPa-ban kifejezve. A 9. tulajdonságosztályba tartozó csavaranya legalább 900 MPa szakítószilárdsággal rendelkezik. Ez a szám megfelel a kompatibilis csavarosztálynak:

Metrikus

Az SAE rendszerben a fenti táblázatban látható, hogy a 2-es fokozatú csavaron nincs szükség jelölésre, mivel alacsony szakítószilárdsággal rendelkezik. A 5-ös fokozatú csavarokat jellemzően autóipari alkalmazásokban használják. A 8-as fokozatú csavarok nagy teherbírású alkalmazásokhoz használhatóak.

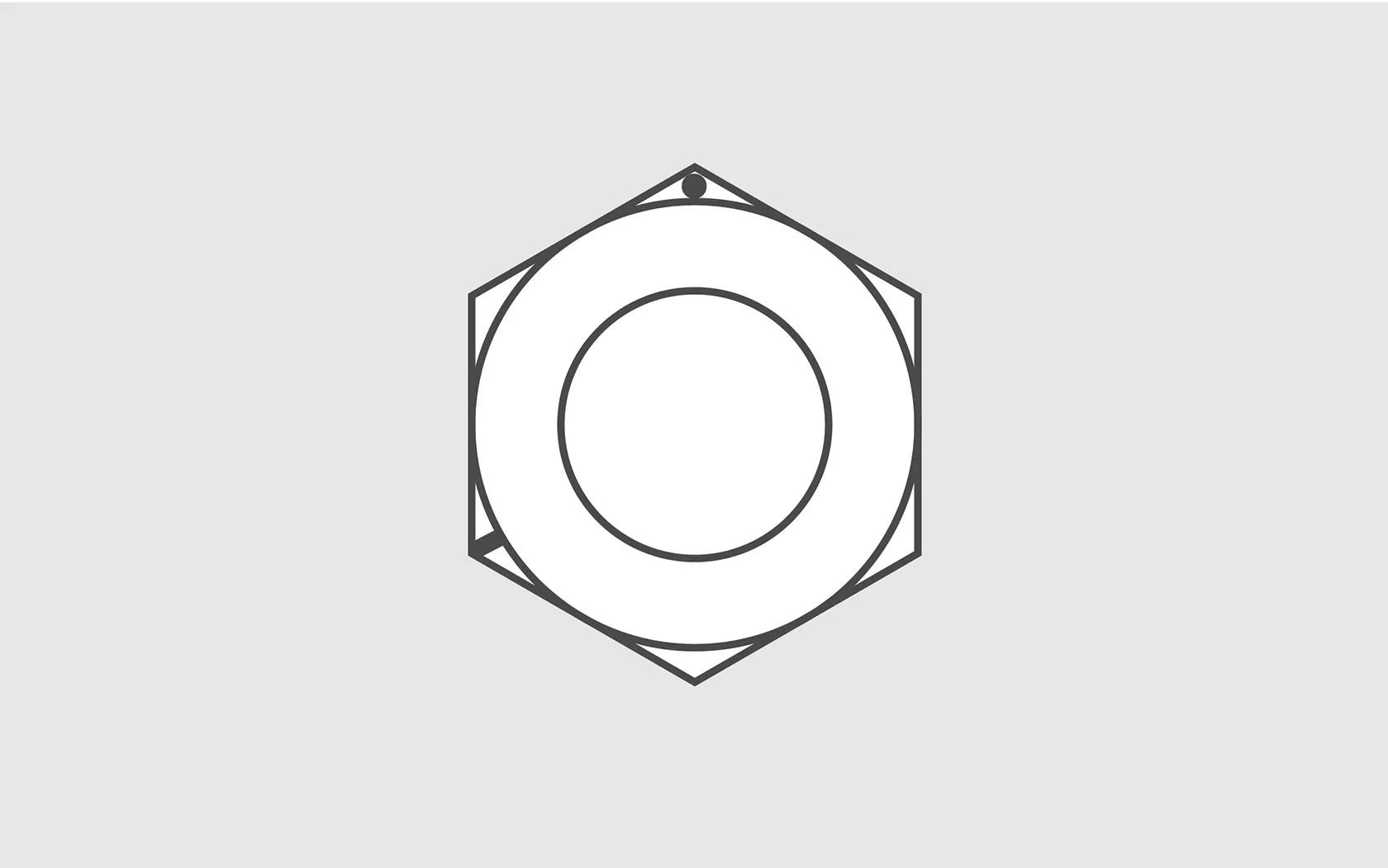

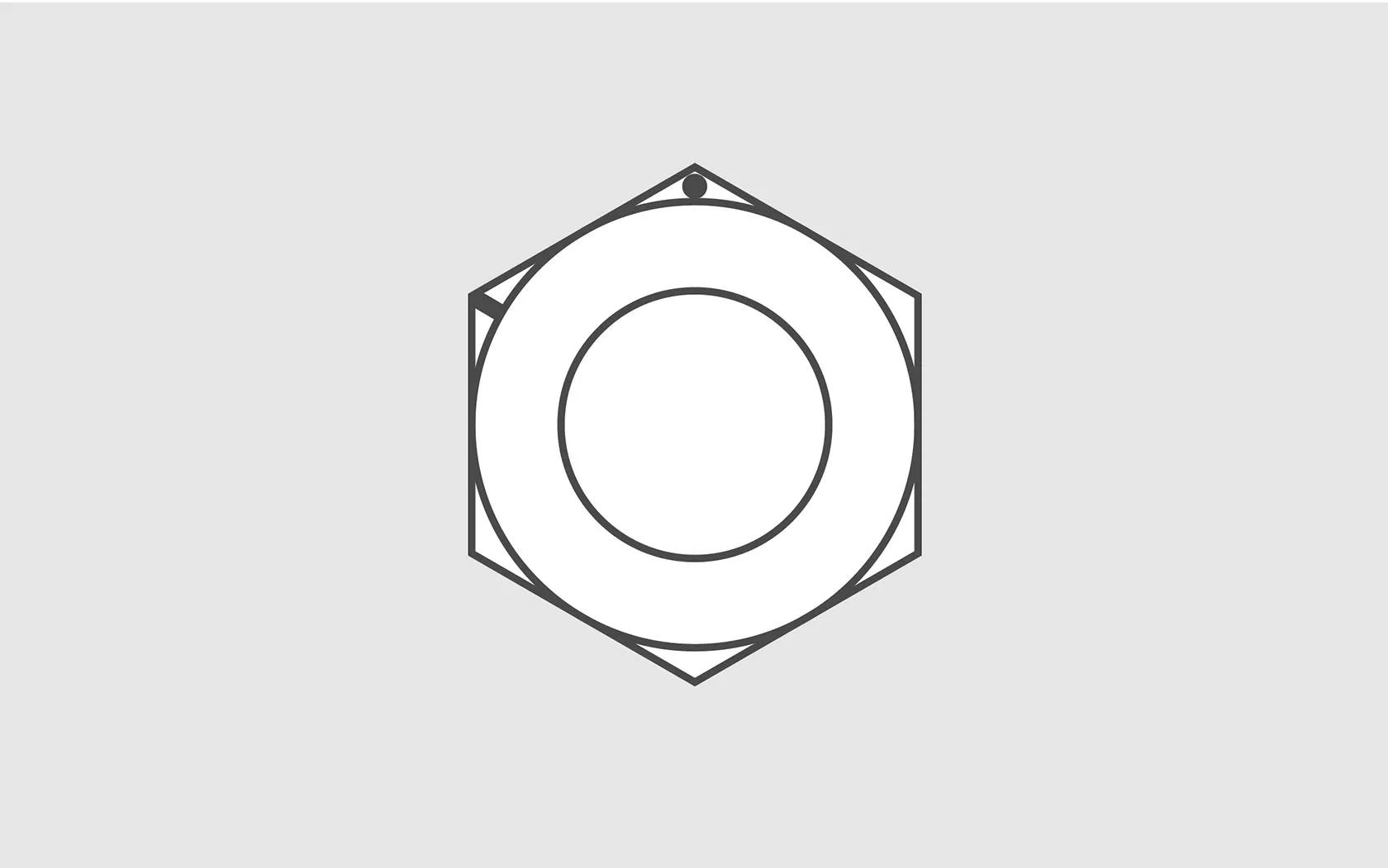

Az alábbi példákban az anyák „órajelzéssel” rendelkeznek. A vonal és a B fokozatú anyacsavarban lévő pont közötti kerületvonal 120Ëš. C fokozatú anyához 60Ëš. Néha az anyákat 2., 5. és 8-as osztályúnak nevezik, hogy megfeleljenek a kompatibilis csavaroknak.


SAE

Anyacsavar-fokozatok magyarázata

A metrikus rendszerben a hatlapú anyán lévő egyetlen szám jelzi a tulajdonságosztályt. Egy csavaranya száma körülbelül 1/100-a a minimális szakítószilárdságnak MPa-ban kifejezve. A 9. tulajdonságosztályba tartozó csavaranya legalább 900 MPa szakítószilárdsággal rendelkezik. Ez a szám megfelel a kompatibilis csavarosztálynak:

Metrikus

Az SAE rendszerben a fenti táblázatban látható, hogy a 2-es fokozatú csavaron nincs szükség jelölésre, mivel alacsony szakítószilárdsággal rendelkezik. A 5-ös fokozatú csavarokat jellemzően autóipari alkalmazásokban használják. A 8-as fokozatú csavarok nagy teherbírású alkalmazásokhoz használhatóak.
Az alábbi példákban az anyák „órajelzéssel” rendelkeznek. A vonal és a B fokozatú anyacsavarban lévő pont közötti kerületvonal 120Ëš. C fokozatú anyához 60Ëš. Néha az anyákat 2., 5. és 8-as osztályúnak nevezik, hogy megfeleljenek a kompatibilis csavaroknak

SAE

ASTM

Az ASTM A563 standard anyagspecifikáció szén- és ötvözött acél anyákhoz általános szerkezeti és mechanikai alkalmazásokhoz. A hatlapú csavar fokozatú jelölések a következők:

Metrikus csavar- és anyaméretek

Csavarmenet méretek

Az ISO metrikus menetek méreteinek kiszámításához az alábbi egyenletek használhatók. A menetprofil H paraméteren alapul, amely az alapháromszög magassága. A H éA H értéke a P menetemelkedéshez kapcsolódik:

Az alábbiakban a dnom a névleges átmérő milliméterben, a P pedig a menetemelkedés milliméterben.

	Egyenlet, metrikus egységek [mm]	Forrás
Kisebb átmérő	dm.ext = dnom − 1.226869P	Shigley
Osztókör átmérője	dp.ext = dnom − 0.75H = dnom − 0.64951905P	Gépészeti kézikönyv
Névleges terület		Nincs adat
Szakítószilárdsági terület		ASME B1.13M, B függelék
Kisebb terület (Nyírási felület)		Nincs adat

Csavarmenet hossza

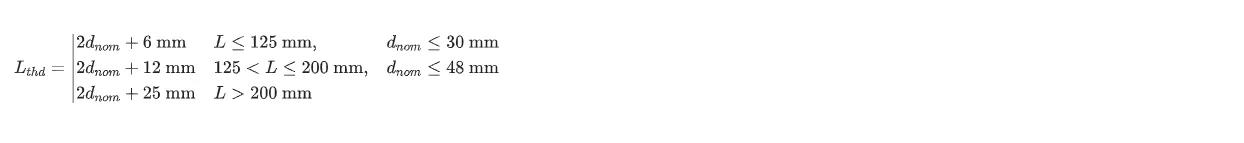

Az ASME B18.2.3.1M szabvány 7. táblázata, „Menetek hossza” szerint a metrikus csavarok névleges menethossza az alábbi egyenlettel határozható meg, ahol L a csavar teljes hossza, dnom pedig a csavar névleges átmérője.

Hatlapú anyacsavar belső menetméretek
Az ISO metrikus menetek belső menetméreteinek kiszámításához a következő egyenletek használhatók: A dnom névleges átmérő milliméterben, P pedig milliméterben menetmagasság.
