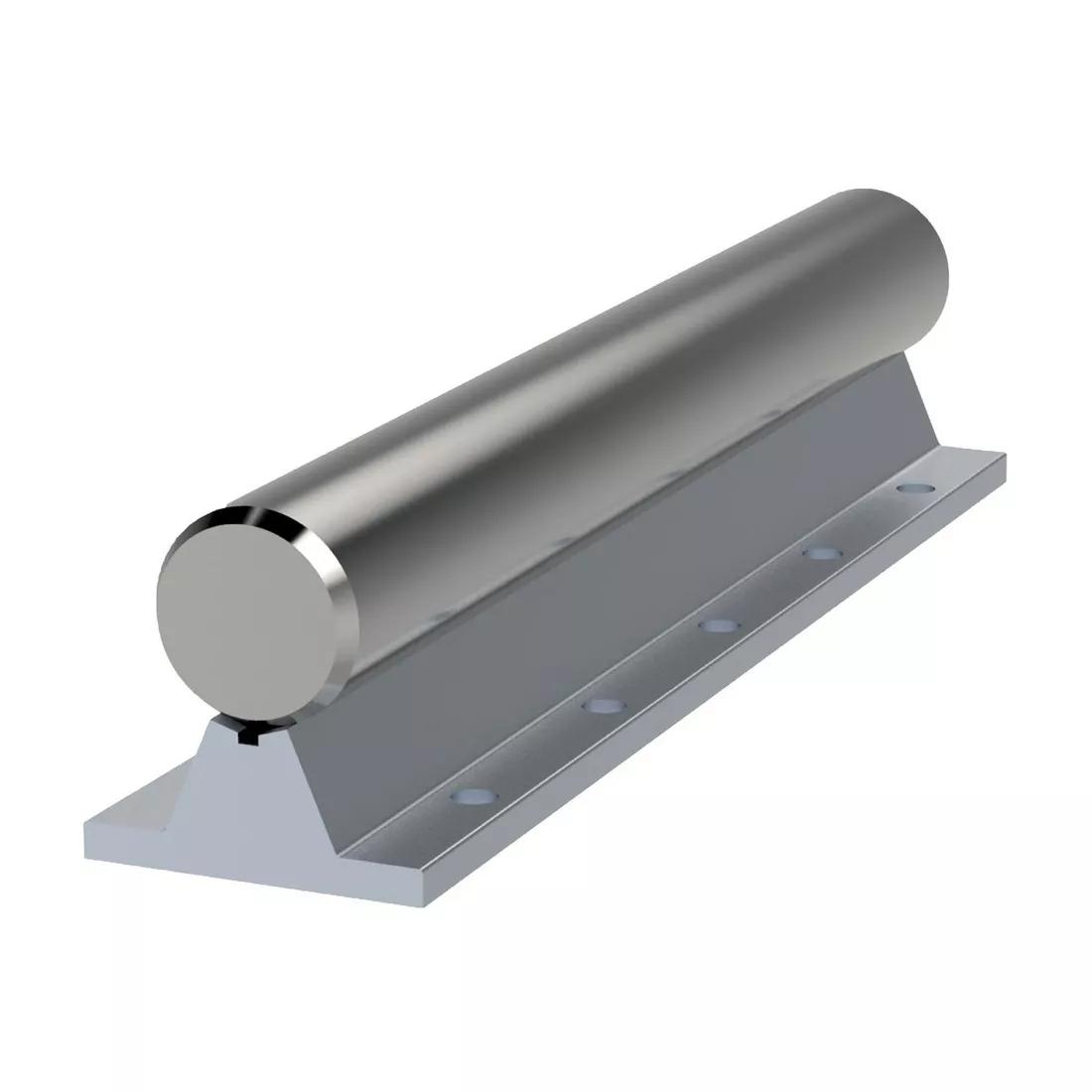

Rail support d’arbre 30.0 M10x35 1600.0 Acier inoxydable
Ce rail de support d'arbre de Ø 30 est conçu pour une utilisation avec des paliers linéaires et d'autres composants de mouvement linéaire. Il offre un support solide aux arbres linéaires et peut porter des charges importantes dans les applications. Cet arbre est composé d'inox avec un support aluminium qui est durci pour assurer rectitude et précision.
Loading...
| Quantité | Prix unitaire |
|---|---|
| 1 - 4 | 625,1789 € |
| 5 - 9 | 593,9241 € |
| 10 - 19 | 562,6612 € |
| 20 - 49 | 531,3983 € |
| 50 + | 468,8826 € |
Caractéristiques
Impérial
Métrique
| Type de rail | Arbre et support |
|---|---|
| d1 tol. h6 | 30.0 |
| d2 | 9.0 |
| d3 | M10x35 |
| l1 | 1600.0 |
| l2 | 200.0 |
| w1 | 69.0 |
| w2 | 51.0 |
| h1 ±0.01 | 42.0 |
| h2 | 7.0 |
| h3 | 17.0 |
| α | 50.0 |
| Matière | Acier inoxydable |
